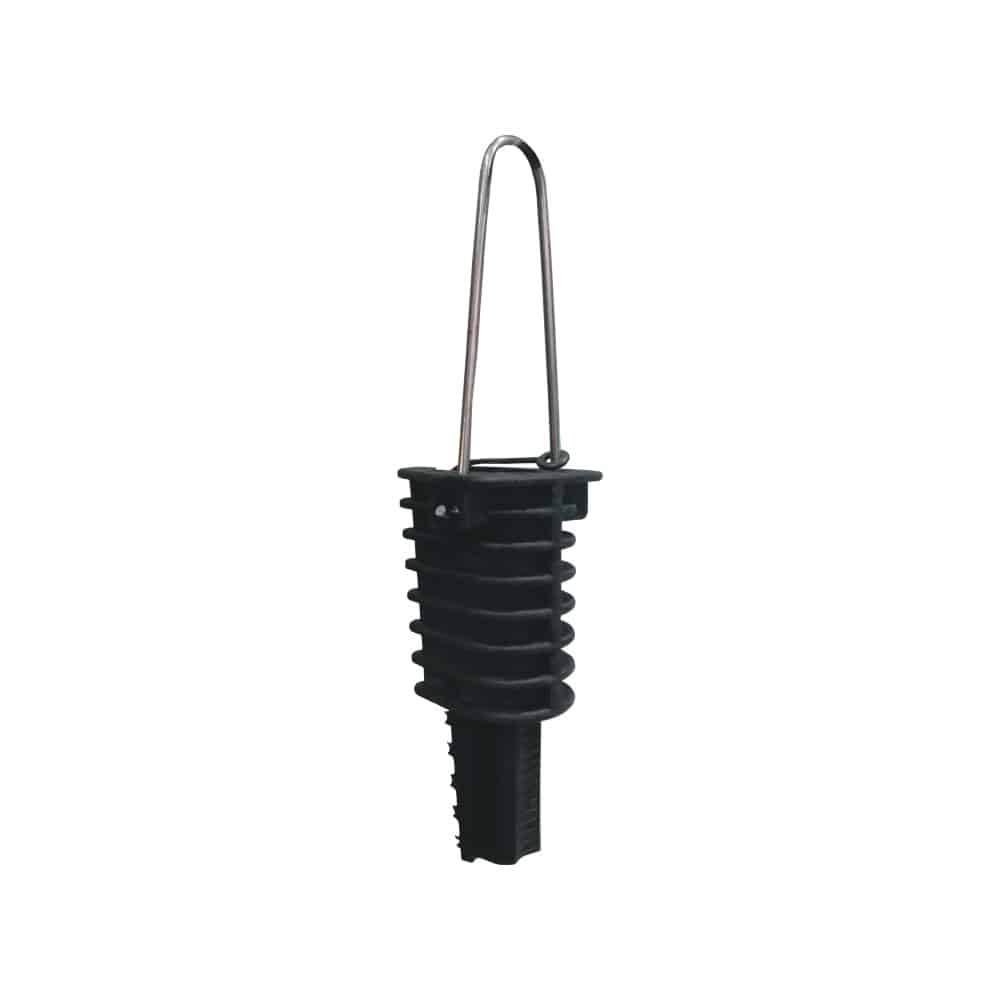

Clema intindere bransament CIB 2
UTILIZARE
Clemele tip CIB se utilizează pentru pretensionarea fascicolului de conductoare torsadate respectiv, cablul coaxial ce face legătura între punctul de branşament şi punctul de măsura (BMPM).
Caracteristici tehnice:
Clemele de intindere bransament monofazat trebuie sa permita racordarea conductoarelor izolate cu urmatoarele sectiuni:
– pt conductori de aluminiu: 6 ÷ 35 mmp;
– pt conductori de cupru(coaxial)tip CBYCY: 6×6 mmp sau 10×10 mmp;
– Forţa admisibilă de întindere: 100 daN; coeficientul de siguranţă la teste fiind de 1,5 rezultă un efort nominal de încercări de 150 daN valoare la care produsul nu trebuie să prezinte urme de deformări vizibile, rupturi, etc.
Componenta si echipare
Clemele de tip CIB sunt compuse, in esentă, din următoarele părti şi materiale:
– corp clemă: PE
– miez (pene) clemă: ABS
– insertie: tabla OL37, zincata, ≠ 2 mm.
– cercel de tracţiune (agăţătoare): sarma STN Ø5, acoperita galvanic.
Pentru a se asigura întreaga gamă nominalizată de secţiuni de conductoare se utilizează două tipuri de miezuri, respectiv un miez de forma stelata pentru conductoare monofilare corespunzător clemei CIB I şi un set de pene semirotunde pentru cablu coaxial corespunzător clemei CIB II.
Se montează în condiţii de mediu normale, zona de exploatare N.
